湖北江南研發的機器人遠程供排水搶險車投入使用

一、概述

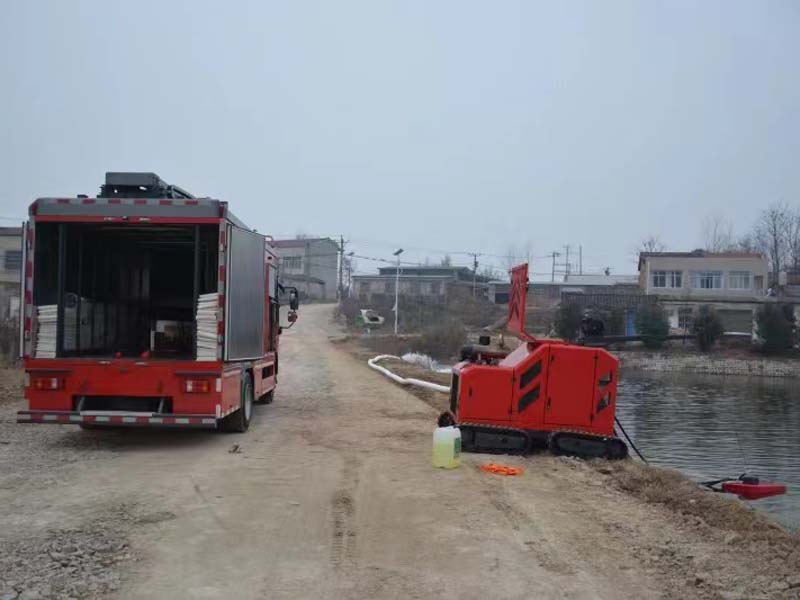

小型快速供水系統是在輕型底盤上裝載ATV吸供水模塊、水帶廂以及收帶系統的小型泵浦消防車。

小型快速供水系統具有車型小巧、展開快速、回收便捷、吸供水流量大揚程高的特點。

小型快速供水系統履帶式ATV吸供水模塊的高機動和越野能力可適應于各種場景下的取水供水。

亦可依賴高揚程泵的性能，具備極強的排澇能力，可從30米深度以下的水源排澇。

小型快速供水系統車型小巧、展開快速、回收便捷的特點適應于常規火災的火場供水。

小型快速供水系統吸供水流量大、揚程高的特點又可以適應于中大型火災的火場供水。

小型快速供水系統具有供水流量50L/s（揚程40米）、供水距離1000米。

小型快速供水系統采用DN150水帶進行遠程供，與大口徑水帶供水相比，具有輕便、靈活的特點；車輛配備自動收帶/自動擺放功能，可自動回收和自動擺放水帶，極大的解放了消防員高強度體力，可以實現和適應常規火災的火場供水使用要求。

二、ATV吸供水模塊

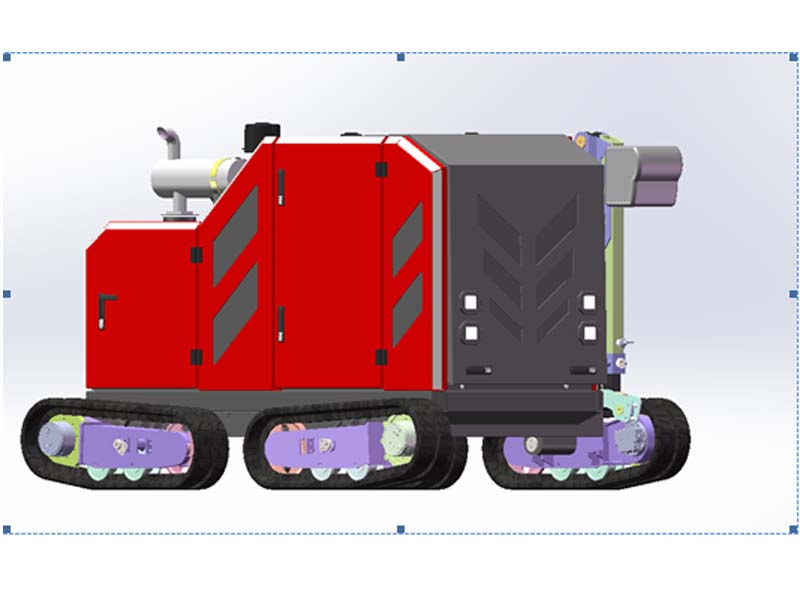

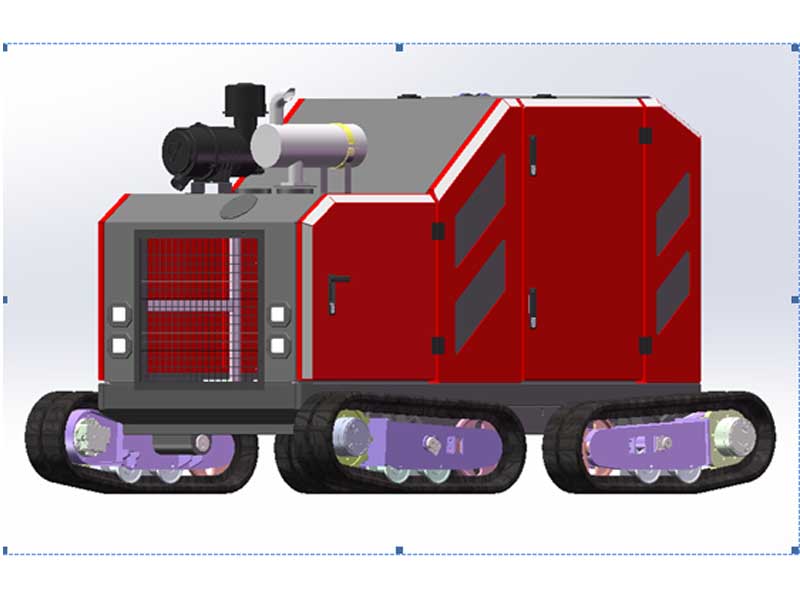

ATV吸供水模塊由ATV底盤、發動機、傳動系統、液壓系統、自動膠管卷盤、浮泵等組成。

1.ATV履帶式自行走底盤

行走系統可適應多種非道路取水條件行走，方便系統取水作業。

行走速度0—5km/h

控制方式：無線遙控+有線控制+應急手動。

2.發動機

品    牌：航瑞

額定功率： 60kW

3. 液壓系統

液壓系統由液壓泵、控制閥、液壓馬達等組成。

4.吸供水泵

水泵型式：?jiǎn)渭?jí)單吸離心泵

流量：50L/s

揚程：40m

泵體材質：泵體及葉輪均為鑄造高強度輕合金

濾網：水泵進水口設有濾網，可有效防止吸入雜物

5．自動液壓膠管卷盤

    液壓膠管卷盤由卷盤主體、30米進回油膠管、回卷機構等組成。

6.起重系統

起重系統為伸縮臂+卷?yè)P(yáng)機結構，可以減輕人員操作強度。

最大起重能力：2T.m；

最大起重高度：3m；

最大伸縮距離：6m（臂根到末端）；

最大伸長距離時的起重能力：150kg。

三、自展式

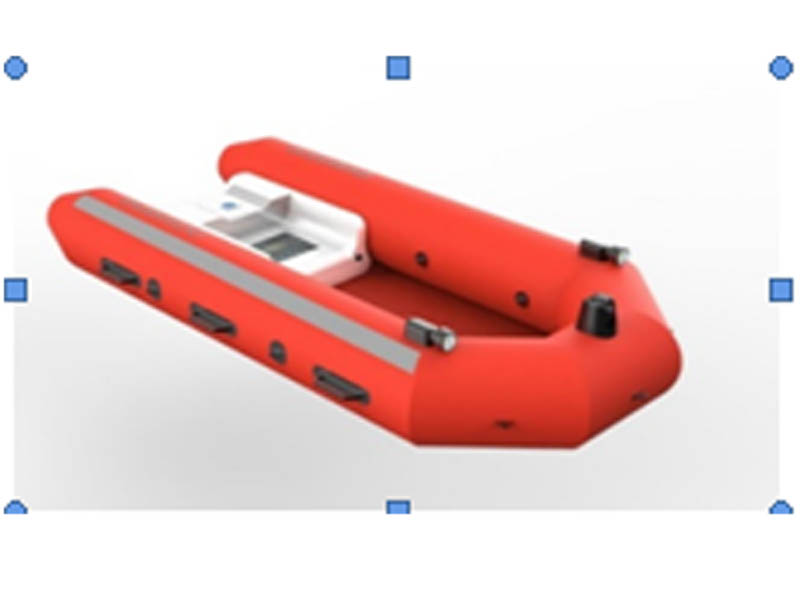

我司設計研發的這款自展式水域救援舟主要針對海上、內河、輪渡、城市內澇等水域救援場景中的落水救援工作，本產品可遙控操作去救援意識清醒的落水人員，也可載專業救援人員去救援無意識的落水人員。產品收納在輪式拉桿箱里，方便應急、存放和運輸。最多可營救2+6人，適合大規模水域救援場景。也可用于運輸救援物資。

四、水帶收帶系統

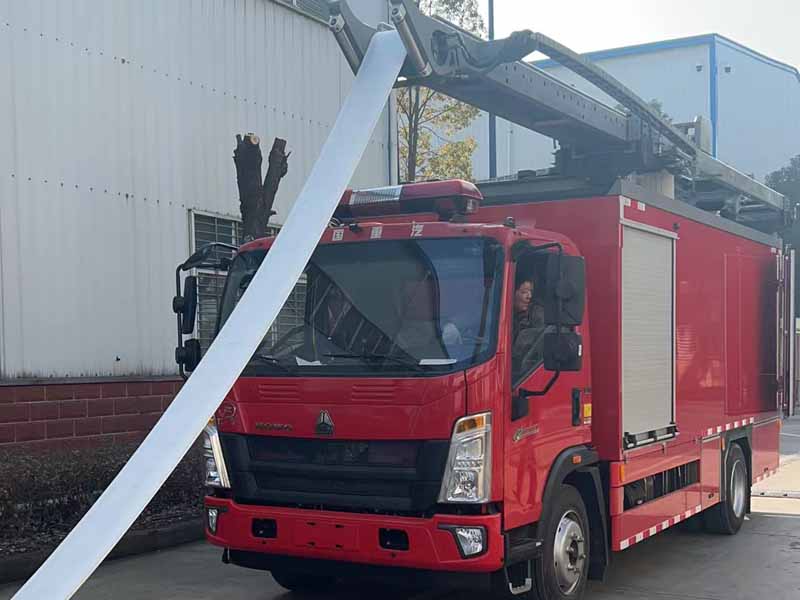

車輛安裝有收帶系統，由底盤側取力器提供液壓動力，可以將水帶收取到水帶廂內。

    水帶從駕駛室前部收卷，收卷后可將水帶自動排列整齊。
